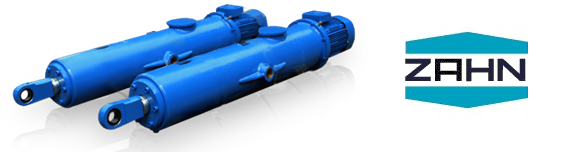

Siłowniki elektro-hydrauliczne ZAHN

Siłowniki elektro-hydrauliczne ZAHN

Konstrukcja i zasada działania

Siłownik elektrohydrauliczny składa się z silnika elektrycznego, hydraulicznej pompy zębatej, zaworów sterujących i cylindra hydraulicznego. Wymienione elementy są zamontowane w stalowej cylindrycznej obudowie.

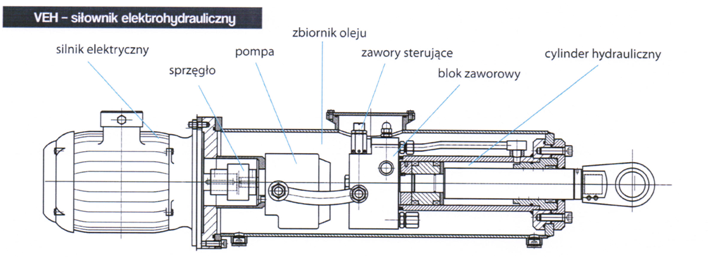

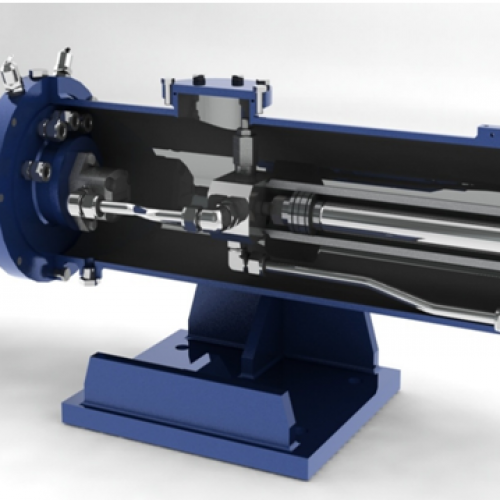

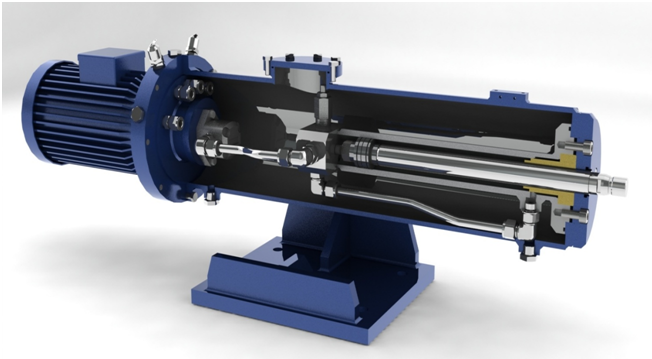

 Przekrój:

Obudowa jednocześnie spełnia funkcję zbiornika oleju. Silnik elektryczny jest zabudowany do siłownika i poprzez sprzęgło elastyczne napędza pompę zębatą o stałej wydajności tłoczenia oleju hydraulicznego. Pompa zębata tłoczy olej hydrauliczny do cylindra przez zabudowane zawory sterujące. Zmiana kierunku obrotów silnika elektrycznego pozwala na zmianę ruchu tłoczyska w zadanym kierunku. Regulacja siły posuwu jest regulowana poprzez zawory sterujące. Natomiast regulacja prędkości powrotu i wysuwania tłoczyska na zaworach dławiących. Po podłączeniu silnika urządzenie gotowe jest do pracy. Dostarczane urządzenia są napełnione olejem hydraulicznym i przygotowane do działania zgodne z wytycznymi zamawiającego. Parametry pracy silnika elektrycznego praktycznie wykluczają jego przeciążenie dzięki zastosowaniu zaworów ciśnieniowych oraz czujników temperatury.

Tabela Wymiarów:

Wielkość	Max. Siła nacisku [daN]	Max. Siła rozciągająca [daN]	Max. Długość skoku [mm]	Max. Prędkość [mm/s]
159	1.250	850	800	0-250
193	2.500	2.000	1.200	0-250
219	4.000	3.000	1.600	0-200
245	6.000	4.000	2.500	0-200
273	9.000	6.000	3.500	0-160
298	10.000	8.000	4.000	0-140
324	15.000	12.000	4.500	0-120
368	25.000	17.000	5.000	0-120
419	30.000	22.500	5.000	0-120
508	40.000	30.000	6.000	0-100
610	80.000	50.000	6.000	0-100



Cechy charakterystyczne:

- średnica tłoka od 40mm do 800mm

- skok tłoka do 6000mm

- cylinder z wyłącznikiem zbliżeniowym

- dostosowany do indywidualnych potrzeb

- ciśnienie robocze 250 - 350 bar

- nie wymaga dodatkowej infrastruktury hydraulicznej/pneumatycznej

- samowystarczalna jednostka może być stosowany w najtrudniejszych warunkach

- dostępny w wykonaniu ATEX

Zalety systemu elektrohydraulicznego:

- prostaregulacja prędkościruchu posuwisto - zwrotnego

- możliwość pracy w trybie awaryjnym poprzez zbiornik, sprężynę lub przeciwwagę

- może być wyposażony w zawór elektromagnetyczny/zawór proporcjonalny

- ochrona przed zewnętrznym przeciążeniem poprzez sterujące zawory ciśnieniowe

---

Willy Zahn Maschinenbau GmbH, Bruchstraße 87, D-57462 Olpe/Biggesee, www.zahn-olpe.de

•
