Sprzęgło TSCHAN Posimin typ PHP

Sprzęgła TSCHAN

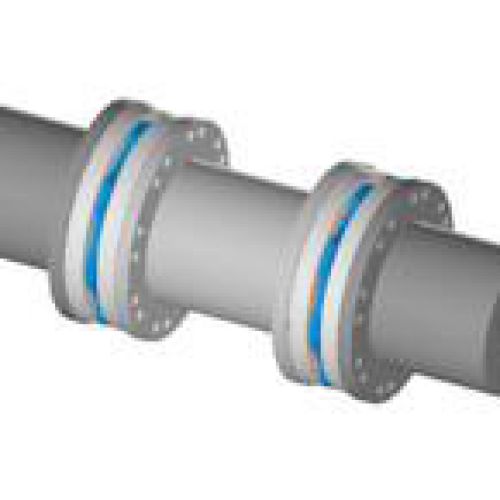

Sprzęgło lamelowe skrętnie sztywne z wkładką stalową TSCHAN Posimin typ PHP z systemem Anti-fly (zapobiega wysunięciu wkładki w przypadku jej zniszczenia) - wykonanie standardowe.

Sprzęgło lamelowe TSCHAN® Posimin z wkładką stalową charakteryzują następujące właściwości:

• skrętnie sztywne kompensujące przemieszczenia kątowe, przestrzenne i osiowe,
• duża sztywność skrętna umożliwiająca bezluzowe przenoszenie kąta obrotu,
• wymiana wkładek bez konieczności rozsuwania piast,
• sprzęgło może pracować w dowolnym położeniu i kierunku,
• stalowe wykonanie pozwala na pracę w wysokich temperaturach,
• średnica zewnętrzna do 460 mm,
• owiercenie piast do 225 mm,
• nominalny moment obrotowy do 32 000 Nm, maksymalny moment obrotowy do 57 600 Nm,
• prędkość obrotowa do 13 900 rpm.

PARAMETRY PRACY:

Nominalny moment obrotowy:	Maksymalna prędkość obrotowa:	Średnica wałów:
2 250 ÷ 110 000 [Nm]	11 000 [1/min]	75 ÷ 270 [mm]



Do pobrania:

• instrukcja_tschan_posimin_php.pdf (419.29 KB)
• sprzeglo_lamelowe_tschan_posimin_php.pdf (166.87 KB)

•
