Układy sprzęgłowe

Te układy mają zastosowanie jako połączenia w systemach transportowych i posiadają charakterystyki sprzęgieł podatnych np.:

duży współczynnik kompensacji poosiowej,
nieprzebijalność;
wymiana wkładki elastycznej bez konieczności rozsprzęglania układu;
kątowa, promieniowa i osiowa kompensacja przesunięcia wału;

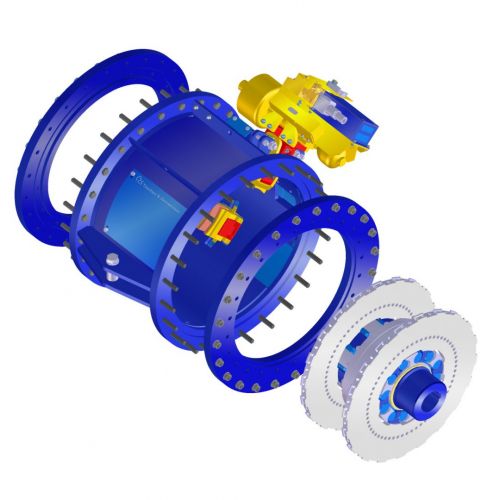

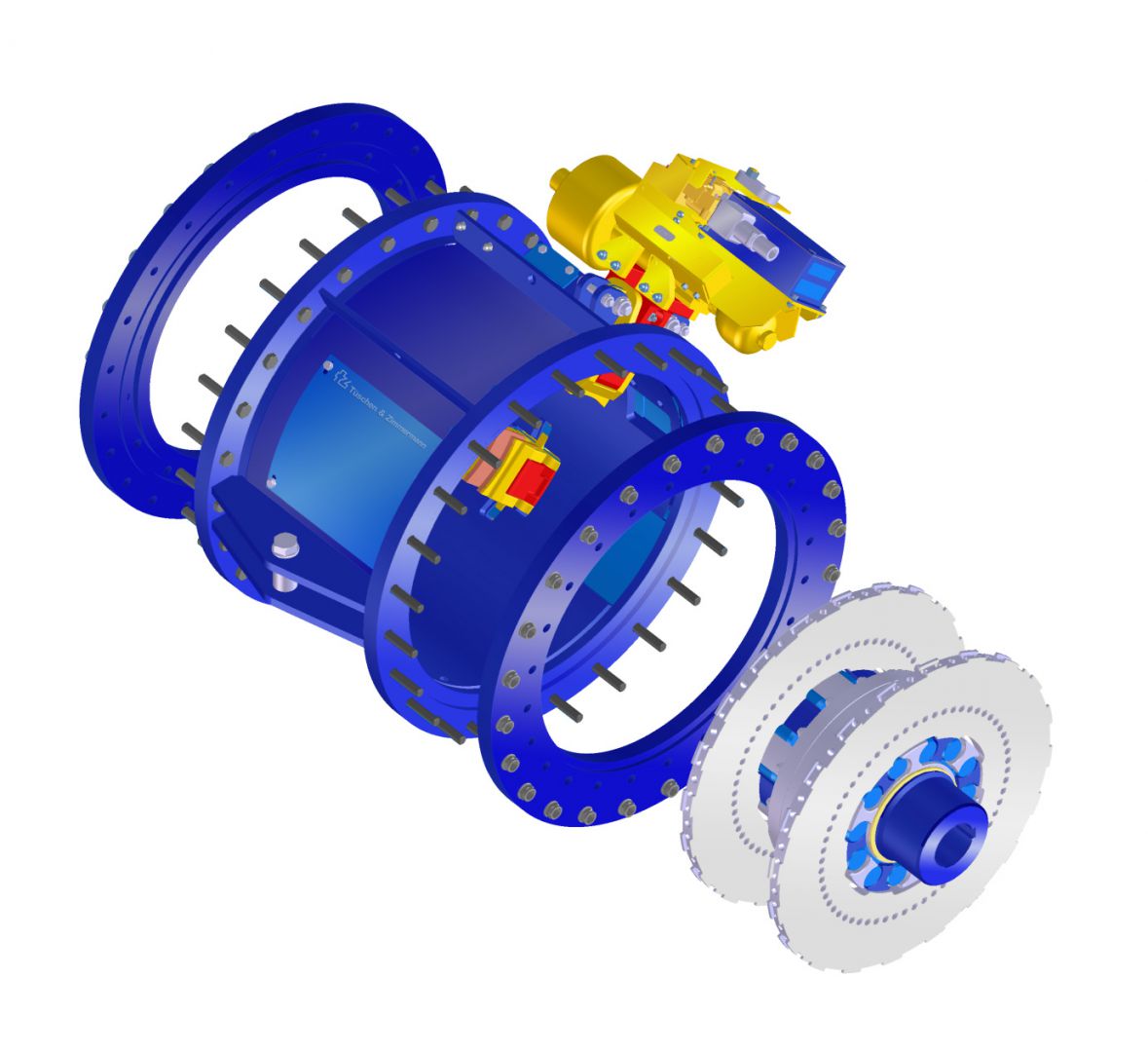

Układ sprzęgłowo – hamulcowy elastyczne skrętny (podatny)

Połączenia dla systemów transportowych takich jak przenośniki zgrzebłowe lub przenośniki taśmowez silnikami elektrycznymi z rozruchem bezpośrednim lub poprzez falownik, specjalnie wykonanymi urządzeniami w transporcie dołowym tj. z napędami w obszarze nadsynchronicznym.

Typ SSV/DU/ZW/S30/IB/VZ

Układ sprzęgłowo – hamulcowy skrętnie podatny 230SSV do 360SSV, podwójny hamulec.
Tarcze hamulcowe S30, wiercone i uzębione.
Zakres mocy: 22kW – 1000kW.
Hamulce: BKG900PL/IFVÜL opcjonalnie BKG900PL/GBSIII.

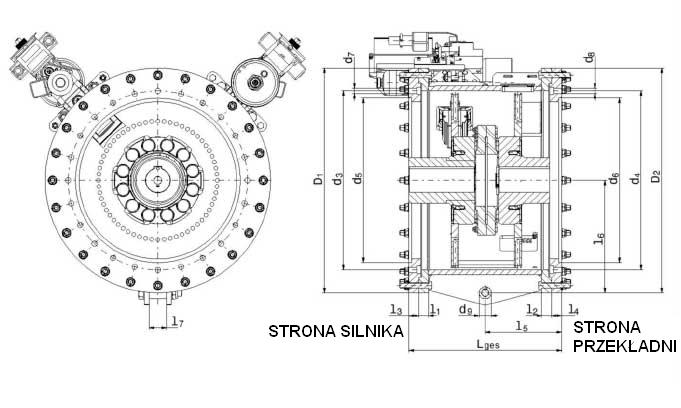

uklady_sprzeglowe_SSVDUZWS30IBVZ

Zastrzega się możliwość zmian
Wielkość	wymiar																	Masa całkowita
	D₁	D₂	d₃	d₄	d₅	d₆	d₇	d₈	d₉	L_ges	l₁	l₂	l₃	l₄	l₅	l₆	l₇
	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	kg
260SSV/DU/ZW	660	660	600	600	550G6	550G6	22	22	50	425	30	30	20	20	95	425	72	138
300SSV/DU/ZW	800	800	740	740	680G6	680G6	22	26	50	520	35	40	25	-	90	450	61	140
360SSV/DU/ZW	800	800	740	740	680G6	680G6	22	26	50	545	35	40	25	-	90	480	61	240
360SSV/DU/ZW	850	800	800	740	740js6	680G6	22	22	50	416	40	40	-	40	45	500	72	246
360SSV/DU/ZW	930	930	870	870	680G6	680G6	22	22	50	630	40	40	42	42	315	465	72
