Układy sprzęgłowe

Układy mają zastosowanie jako połączenia w systemach transportowych i posiadają charakterystyki sprzęgieł hydrodynamicznych np.: płynne przyspieszenia dużych mas oraz płynny rozruch, odciążenie silników przy starcie.

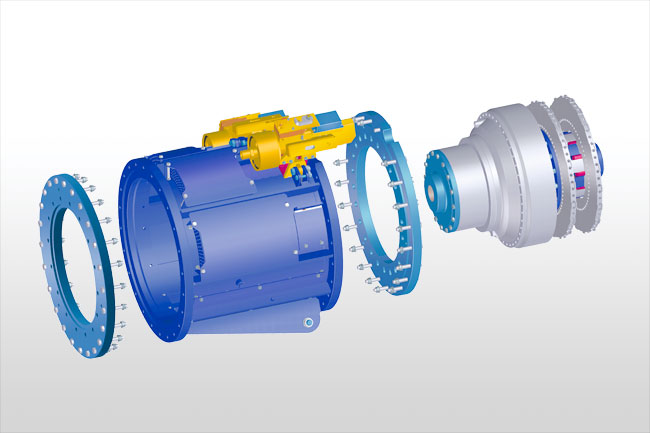

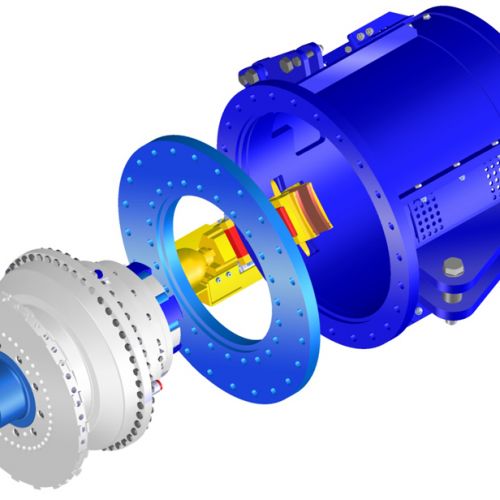

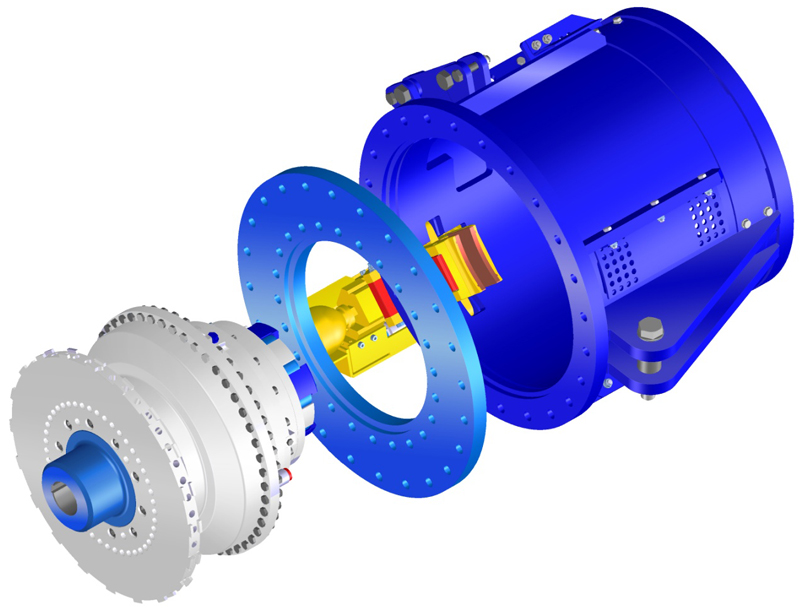

Układ sprzęgłowo - hamulcowy hydrodynamiczny montowany po stronie przekładni

uklady_sprzeglowo_hamulcowe_hydrodynamiczne_02.[1]

Połączenia pomiędzy napędem i przekładnią jako element konstrukcyjny w celu rozruchu napędów bez obciążeń oraz udarów, jak również dla hamowania maszyn i urządzeń – sprawdzona standardowa wersja sprzęgła elastycznego z tarczą hamulcową i sprzęgła hydrodynamicznego.

uklady_sprzeglowo_hamulcowe_hydrodynamiczne_02a

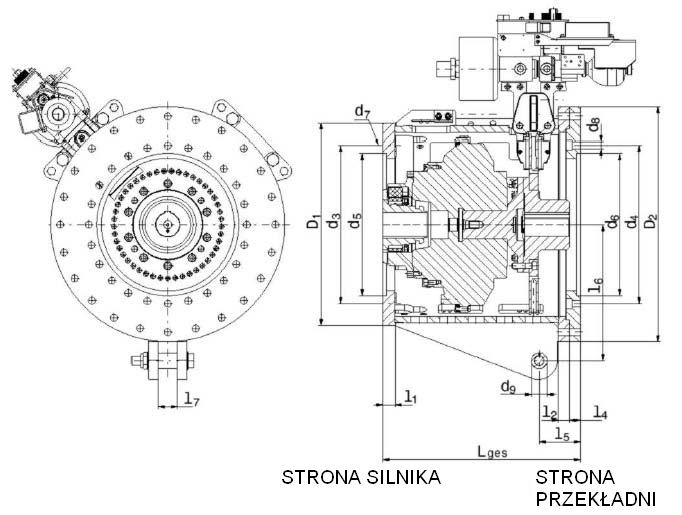

Zastrzega się możliwość zmian
Wielkość	wymiar																	Masa całkowita
	D₁	D₂	d₃	d₄	d₅	d₆	d₇	d₈	d₉	L_ges	l₁	l₂	l₃	l₄	l₅	l₆	l₇
	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	kg
230SV3/S30	550	660	500	600	450G6	550G6	18	22	50	520	38	35	-	35	130	520	61	179
260SV3/S30	638	740	500	680	450G6	600G6	22	22	50	520	40	35	-	35	130	430	61	276
300SV3/S30	745	800	600	740	550G6	680G6	22	22	50	917	40	40	-	-	90	430	61	420
300SV3/S30	745	800	500	740	450G6	680G6	22	22	50	917	40	40	-	-	90	430	61	420

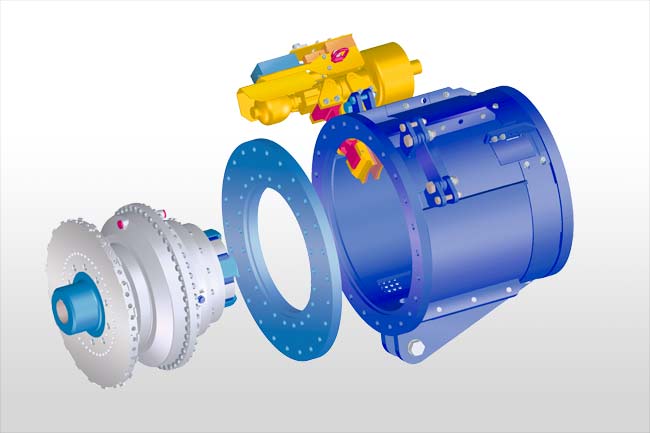

Układ sprzęgłowo - hamulcowy hydrodynamiczny montowany po stronie silnika.

uklady_sprzeglowo_hamulcowe_hydrodynamiczne_03

Przez wiele lat stosowane układy hamulcowe dla sprzęgieł hydrodynamicznych montowanych po stronie silnika.

Połączenie pomiędzy napędem i przekładnią jako element konstrukcyjny dla górniczych urządzeń o ciężkim rozruchu jak i rozruchu napędów bez obciążeń oraz udarów. Poprzez sprzęgło elastyczne skrętne oraz montowane po stronie silnika sprzęgło hydrodynamiczne umożliwia się zmniejszenie obciążeń na wale przekładni.

uklady_sprzeglowo_hamulcowe_hydrodynamiczne_03a

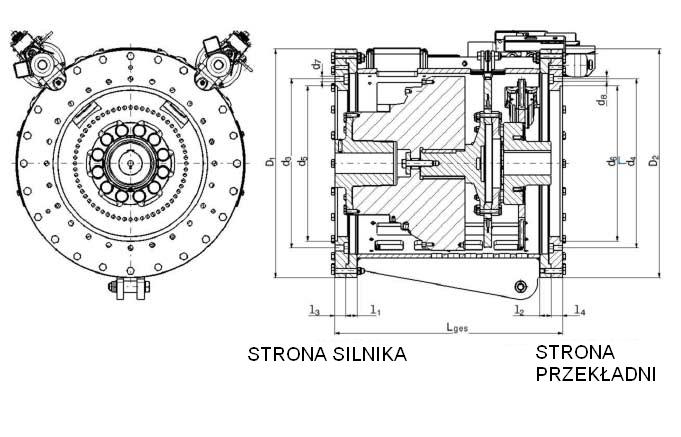

Zastrzega się możliwość zmian
Wielkość	wymiar													Masa całkowita
	D₁	D₂	d₃	d₄	d₅	d₆	d₇	d₈	L_ges	l₁	l₂	l₃	l₄
	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	kg
VTK422-230SSV/SP/S30	660	660	600	600	550G6	550G6	22	22	650	40	40	-	-
VTK487-260SSV/SP/S30	800	800	740	740	680G6	680G6	22	22	710	40	40	-	-
VTK562-300SSV/SP/S30	850	850	800	800	700G6	700G6	22	22	800	45	45	-	-
VTK650-360SSV/SP/S30	1000	1000	940	940	880G6	880G6	22	22	980	50	50	-	-
VTK650-360SSV/SP/S30	1000	1000	740	740	680G6	680G6	24	22	1005	50	50	50	50
