Sprzęgło kłowe elastyczne TSCHAN NOR-MEX typ ETW1/ETW2

Sprzęgła TSCHAN

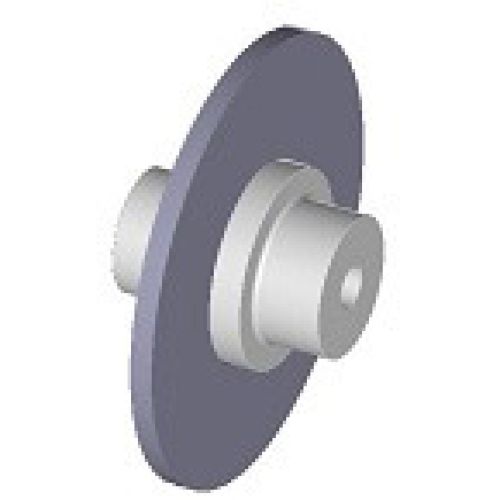

Sprzęgło kłowe elastyczne z wkładką elastyczną TSCHAN NOR-MEX typ ETW1/ETW2 - wykonanie z tarczą hamulcową

Sprzęgło kłowe elastyczne TSCHAN NOR-MEX z wkładką elastomerową charakteryzują następujące właściwości:

• elastycznie skrętne kompensujące przemieszczenia kątowe, przestrzenne i osiowe,
• sprzęgło przenosi moment obrotowy również w przypadku zniszczenia wkładek elastycznych,
• bardzo dobre tłumienie uderzeń i drgań obrotowych,
• sprzęgło może pracować w dowolnym położeniu i kierunku,
• olejoodporność materiału wkładek,
• wkładki dostępne w różnych twardościach,
• zakres temperatur od - 30° do + 100°C,
• owiercenie piast do 280 mm,
• nominalny moment obrotowy do 41 000 Nm, maksymalny moment obrotowy do 97 500 Nm,
• prędkość obrotowa do 5 000 rpm.

PARAMETRY PRACY:

Nominalny moment obrotowy:	Maksymalna prędkość obrotowa:	Średnica wałów:
150 ÷ 20 500 [Nm]	4 580 [1/min]	42 ÷ 190 [mm]



Do pobrania:

• instrukcja_tschan_nor_mex_ebt_etw.pdf (874.54 KB)
• sprzeglo_klowe_elastyczne_tschan_nor_mex_etw.pdf (56.77 KB)

•
